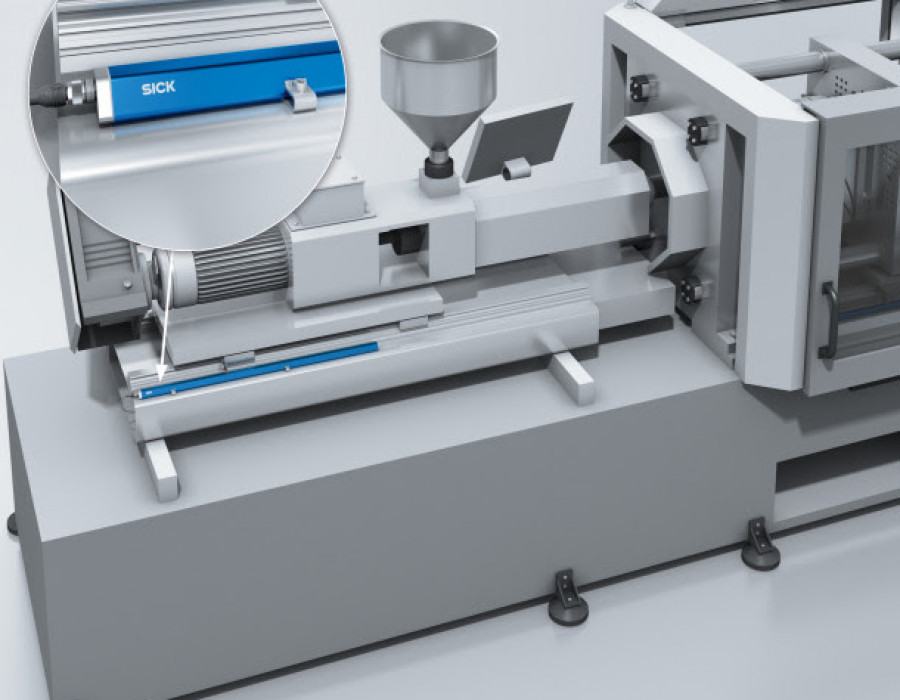

Sick ha ampliado su cartera de encoders lineales magneto estrictivos para aplicaciones industriales con el lanzamiento de DAX. El encoder lineal DAX es adecuado para medir posiciones en una gran cantidad de aplicaciones, incluidas máquinas de moldeo por inyección, prensas, máquinas de impresión y embalaje, plantas eólicas, hidroeléctricas y solares, procesamiento de la madera o tecnología médica.

Hay tres variantes de carcasa disponibles para el lanzamiento al mercado del DAX: un diseño para la integración en cilindros hidráulicos industriales, un perfil plano con imanes de bloque para montaje sobre superficies de máquinas con poco espacio, y una versión con un perfil deslizante que guía el imán de posición para asegurar una medición muy precisa y repetible. El rango de medición disponible está entre 50 mm y 2500 mm y se puede configurar individualmente en incrementos de 1 mm. Dado que el dispositivo utiliza un principio de medición absoluto, no se requiere una regla externa de referencia.

El concepto de la plataforma DAX ofrece una gran flexibilidad del sistema, lo que permite que se generen versiones específicas para cada aplicación de manera muy eficiente y que el dispositivo se integre fácilmente en una amplia variedad de tipos de máquinas. Esta retrocompatibilidad garantiza al cliente más flexibilidad e independencia a la hora de elegir el encoder y el fabricante.

La funcionalidad magnetoestrictiva de la familia de productos DAX utiliza un método de medición de tiempo de vuelo (ToF) extremadamente preciso y fiable. Este principio de funcionamiento es sin contacto y, por lo tanto, sin desgaste, por lo que elimina casi todo el mantenimiento durante el funcionamiento y, al mismo tiempo, garantiza una larga vida útil.

Los encoders lineales tienen un grado de protección de IP65 e IP67, así como un rango de temperatura entre -40 °C y +85 °C. Su diseño robusto y su alta resistencia a golpes y vibraciones garantizan una disponibilidad excepcional a largo plazo incluso en condiciones adversas.

Las funciones de diagnóstico integrales optimizan el funcionamiento eficiente de la máquina

Además, los encoders lineales DAX ofrecen funciones de diagnóstico integradas a través de su interfaz CANopen, lo que abre la posibilidad de usar los sensores para la monitorización de condiciones y la integración en entornos de Industria 4.0.

Los sensores supervisan las temperaturas límite y de funcionamiento, el suministro de tensión, realizan comprobaciones funcionales continuas de los imanes de posición, cuentan las carreras de los pistones, las suman para determinar los desplazamientos totales y registran las horas de funcionamiento. Así, es posible conocer el estado de la máquina durante cualquier operación, así como qué trabajos de mantenimiento se requerirán en el futuro.

Esta información es muy útil para reducir los tiempos de inactividad no planificados y aumentar la eficiencia del sistema que se utiliza.

Configuración en línea para elegir el DAX adecuado

Sick ha desarrollado el configurador en línea DAX para una selección rápida y sin errores del encoder lineal adecuado. Con esta aplicación basada en menús, los usuarios pueden configurar su DAX paso a paso, verificar la plausibilidad de las entradas, generar automáticamente el número de piezas en función de la configuración e ingresar los detalles directamente en un formulario de pedido en línea.
